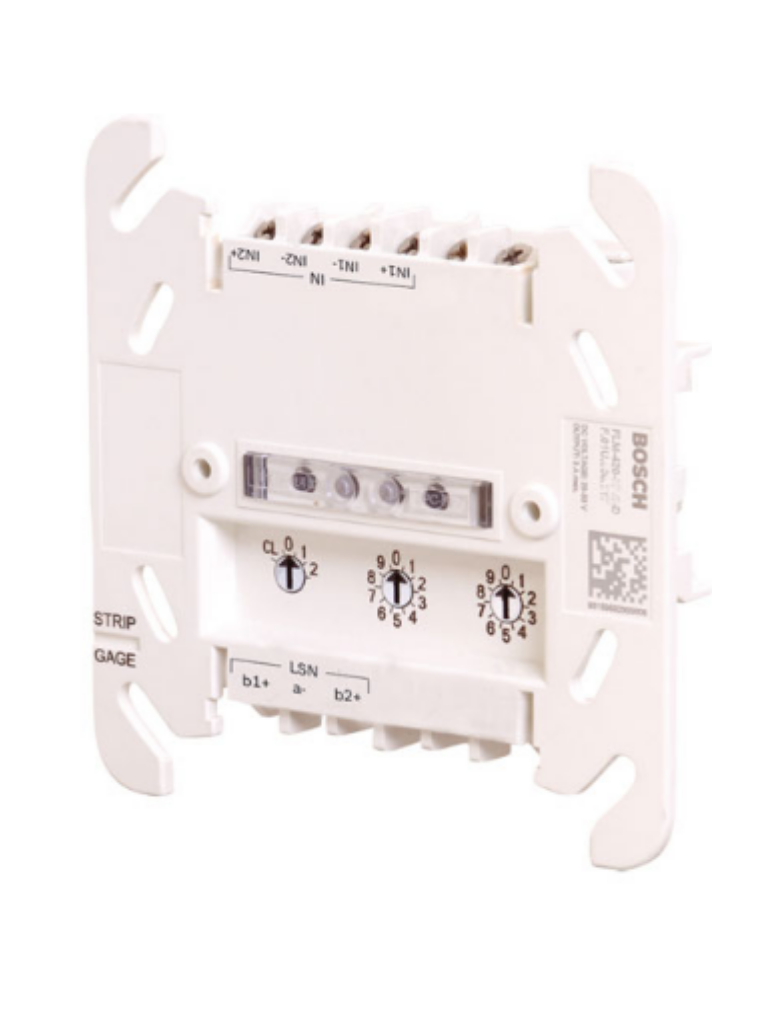

Los módulos de campo de entrada FLM‑420‑I2 controlan hasta dos entradas. Se trata de elementos LSN de 2 cables para conectar a la versión LSN improved de la red de seguridad local con funcionalidad mejorada.
Funciones básicas
Funciones de control
Los módulos de campo de entrada FLM‑420‑I2 cuentan con tres funciones de control:
1.- Supervisión de una línea resistencia final de línea
2.- Control de un contacto sin tensión
3.- Control de tensión Las funciones de control se pueden seleccionar de forma individual para las dos entradas gracias al ajuste de direcciones mediante el software de programación. Supervisión de línea con resistencia final de línea Se puede programar el funcionamiento con la resistencia RFL en cada entrada de forma individual. La resistencia RFL estándar es de 3,9 kΩ.
El módulo de campo detecta:
En reposo.
Activación en caso de interrupción de línea.
Activación en caso de cortocircuito.
El módulo de campo evalúa el funcionamiento de las líneas "abiertas" o "cerradas". Se puede programar la condición de funcionamiento normal para cada entrada. El control de los contactos se lleva a cabo con una intensidad de impulsos de 8 mA. El módulo detecta las señales que tienen una duración mínima de 300 ms.
El control de tensión se lleva a cabo entre los 0 V CC y los 30 V CC. Se puede emplear el software de programación para seleccionar dos valores del umbral.
